Основні характеристики
|
|
|
|
|
|
Номінальна потужність двигуна, л. с. (кВт)
|
24 (17,6)
|
|
Колісна формула
|
4х4
|
|
Номінальне тягове зусилля, кН
|
5,8
|
|
Рульове управління
|
гидрообъемное
|
|
Формула перемикання передач
|
(4+1)х2
|
|
Муфта зчеплення
|
дводискова, суха
|
|
Кабіна
|
–
|
|
Габаритні розміри (Д х Ш х В), мм
|
3300х1460х1880
|
|
Експлуатаційна маса, кг
|
1350
|
|
Двигун
|
|
|
Модель двигуна
|
JDM385
|
|
Тип двигуна
|
дизельний, 4-тактний, з безпосереднім вприскуванням
|
|
Число і розташування циліндрів
|
3, вертикальне
|
|
Обсяг циліндрів, см3
|
1532
|
|
Турбонаддув
|
–
|
|
Номінальні обороти колінчастого валу, об/хв
|
2300
|
|
Номінальна витрата палива, г/кВт*год
|
≤275
|
|
Тиск уприскування палива, МПа (кгс/см2)
|
18,5-19,0 (185-190)
|
|
Система запуску
|
електростартер
|
|
Безпечний пуск
|
блокування стартера педаллю зчеплення
|
|
Система охолодження
|
рідинна, закрита, з примусовою циркуляцією охолоджувальної рідини
|
|
Розширювальний бачок системи охолодження
|
+
|
|
Обсяг паливного бака, л
|
18,5
|
|
Паливний фільтр грубої очистки
|
WBF1235 без датчика наявності води у відстійнику, з пробкою для зливу води
|
|
Паливний фільтр тонкої очистки
|
СХ7085
|
|
Повітряний фільтр
|
контактно-масляний: високий повітрозабірник з прозорим циклоном, масляна ванна, металева сітка
|
|
Підігрів повітря у впускному колекторі
|
электрофакельная свічка
|
|
Декомпрессор
|
–
|
|
Система змащення
|
комбінована, з насосом і розбризкуванням
|
|
Масляний фільтр системи змащення
|
+
|
|
Тип масла в картері
|
моторні масла для дизельних двигунів М-10Г2К, SAE 5W-30, 10W-30, 10W-40
|
|
Обсяг масла в картері, л
|
4,0
|
|
Трансмісія, ходова
|
|
|
Тип трансмісії
|
механічна шестерна
|
|
Муфта зчеплення
|
суха, 2-дискова, постійно замкнутого типу
|
|
Основна коробка передач
|
4 швидкості
|
|
Додаткові понижуючі коробки
|
2 діапазону
|
|
Окрема реверсна коробка
|
–
|
|
Теоретична швидкість руху вперед, км/год
|
2,11-32,19
|
|
Теоретична швидкість руху назад, км/год
|
1,68; 7,75
|
|
Гальма
|
на задніх колесах, барабанні, з механічним приводом, здвоєні педалі
|
|
Стоянкове гальмо
|
блокування основних гальм з допомогою важеля
|
|
Блокування заднього диференціалу
|
важелем
|
|
Передній міст
|
ведучий, відключається
|
|
Рульове управління
|
гидрообъемное з окремим насосом і окремим масляним баком
|
|
Гідроциліндр рульового управління
|
двосторонній симетричний
|
|
Рукоятка швидкого руління
|
+
|
|
Розмір передніх шин
|
7.50-16
|
|
Розмір задніх шин
|
11.2-24
|
|
Колісна база, мм
|
1720
|
|
Колія передніх коліс, мм
|
1220, 1440
|
|
Колія задніх коліс, мм
|
1120 - 1450
|
|
Кліренс, мм
|
300
|
|
Агротехнічний просвіт, мм
|
350
|
|
Мінімальний радіус повороту без гальм, м
|
3,5
|
|
Мінімальний радіус повороту з гальмами, м
|
3,1
|
|
Додаткові вантажі передні/задні, (шт. х кг)
|
4х12 / 2х22
|
|
Тип масла в картері трансмісії і переднього мосту
|
Трансмісійне ТАП-15, ТАД-17, Silver SAE 85W-90; Gold SAE 80W-90; Platinum SAE 75W-90
|
|
Обсяг масла в картері трансмісії/ПВР, л
|
14,0 / 3,0
|
|
Тип масла в ГОРУ
|
МГ-46В, МГЕ-46В влітку М-15В(С) взимку
|
|
Об'єм масляного бака ГОРУ, л
|
1,2
|
|
Гідронавісна система
|
|
|
Задня навісна система
|
універсальна 3-точкова з гідропідйомником
|
|
Привід гідропідйомника
|
вбудований гідроциліндр, окремий шестерний гідронасос
|
|
Максимальна вантажопідйомність навісного механізму, кг
|
420
|
|
Управління гідропідйомником
|
трьохпозиційний гідророзподільник
|
|
Розміщення масла гідропідйомника
|
окремо в порожнині гидроподъемного механізму
|
|

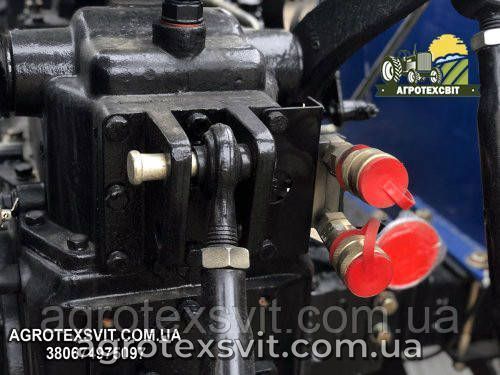

Гідравлічні виходи для підключення навісного обладнання
|
2 (1 напір/слив, 1 злив) з быстроразрывными муфтами, управління від основного гідророзподільника
|
|
Передня навісна система
|
–
|
|
Буксирне пристрій
|
Знімна маятникова сережка з вертикальною неповоротної цапфой
|
|
Вал відбору потужності (ВОМ)
|
задній поздовжній, 6 шліців, Ø35
|
|
Оберти валу відбору потужності (ВВП), об/хв
|
540 / 720
|
|
Можливість одночасного підключення ВОМ і буксирування
|
+
|
|
Конструкція бічних розтяжок і розкосів
|
нижні тяги не регулюються, центральна верхня тяга, вертикальні стійки і бічні розтяжки – плавно по різьбі
|
|
Тип робочої рідини гідросистеми
|
МГ-46В, МГЕ-46В влітку М-15В(С) взимку
|
|
Об'єм масляного бака гідросистеми, л
|
4,5
|
|
Додаткове обладнання
|
–
|
|
Ергономіка, електрообладнання
|
|
|
Кабіна водія
|
–
|
|
Додаткове обладнання кабіни
|
–
|
|
Додаткові підніжки
|
з лівого боку
|
|
Сидіння водія
|
на амортизаторі, регулюється за відстанню до керма, без підлокітників
|
|
Панель приладів
|
п'ять окремих круглих індикаторів, без підсвітки
|
|
Напруга і ємність акумуляторної батареї (В / Ач
|
12 / 80
|
|
Вимикач маси
|
на рамці переднього моста ліворуч
|
|
Генератор – тип, напруга (В), потужність (Вт)
|
змінного струму, 14, 350
|
|
Світлове електрообладнання
|
основні передні фари, задня фара, задні ліхтарі, передні і задні покажчики поворотів
|
|
Електророзетка для підключення причепа
|
+
|
|
Інше електрообладнання
|
звуковий сигнал, аварійна сигналізація
|
|
Комплектація
|
металеві передні крила з гнучкими бризковиками, металеві задні крила з гнучкими бризковиками, таблички для кріплення номерних знаків, капот з гідропідйомником
|
