Основні характеристики
|
|
|
Номінальна потужність двигуна, к.с. (кВт)
|
24 (17,6)
|
|
Колісна формула
|
4х4
|
|
Номінальне тягове зусилля, кН
|
5,8
|
|
Кермове керування
|
гідрооб'ємне
|
|
Формула перемикання передач
|
(4+1)х2
|
|
Муфта зчеплення
|
подвійної дії, суха
|
|
Кабіна
|
–
|
|
Габаритні розміри (Д х Ш х В), мм
|
3430х1560х1870
|
|
Експлуатаційна маса, кг
|
1345
|
|
Двигун
|
|
|
Модель двигуна
|
JDM385
|
|
Тип двигуна
|
дизельний, 4-тактний, з безпосереднім уприскуванням
|
|
Число та розташування циліндрів
|
3, вертикальне
|
|
Об'єм циліндрів, cм3
|
1532
|
|
Турбонаддув
|
–
|
|
Номінальні оберти колінчастого вала, об/хв
|
2300
|
|
Номінальна витрата палива, г/кВт·год
|
≤275
|
|
Тиск впорскування палива, Мпа (кгс/см2)
|
18,5-19,0 (185-190)
|
|
Система запуску
|
електростартер
|
|
Безпечний пуск
|
блокування стартера педаллю зчеплення
|
|
Система охолодження
|
рідинна, закрита, з примусовою циркуляцією охолоджувальної рідини
|
|
Розширювальний бачок системи охолодження
|
+
|
|
Об'єм паливного бака, л
|
32
|
|
Паливний фільтр грубого очищення
|
WBF1235 без датчика наявності води в відстійнику, з корком для зливання води
|
|
Паливний фільтр тонкого очищення
|
СХ7085
|
|
Повітряний фільтр
|
контактно-оливний: високий повітрозабірник із прозорим циклоном, олійна ванна, металева сітка
|
|
Підігрівання повітря у впускному колекторі
|
електрофакельна свічка
|
|
Декомпресор
|
–
|
|
Система змащення
|
комбінована, насосом і розбризкуванням
|
|
Оливний фільтр системи змащення
|
+
|
|
Тип оливи в картері
|
ТМ «ДТЗ» TURBO SYNT 10W-40 API CF-4/SG.
|
|
Об'єм оливи в картері, л
|
4,0
|
|
Трансмісія, ходова
|
|
|
Тип трансмісії
|
механічна шестернева
|
|
Муфта зчеплення
|
суха, подвійної дії, постійно замкнутого типу
|
|
Основна коробка передач
|
4 швидкості
|
|
Додаткові знижувальні коробки
|
2 діапазони
|
|
Окрема реверсна коробка
|
–
|
|
Теоретична швидкість руху вперед, км/год
|
2,3-20,3
|
|
Теоретична швидкість руху назад, км/год
|
3,0; 8,0
|
|
Гальма
|
на задніх колесах, барабанні, з механічним приводом, здвоєні педалі
|
|
Стоянкове гальмо
|
блокуванням основних гальм за допомогою важеля
|
|
Блокування заднього диференціала
|
важелем
|
|
Передний мост
|
провідний, вимикний
|
|
Кермове керування
|
гідрооб'ємне з окремим насосом та окремим оливним баком
|
|
Гідроциліндр кермового керування
|
двосторонній симетричний
|
|
Ручка швидкого рулення
|
+
|
|
Розмір передніх шин
|
7.50-16
|
|
Розмір задніх шин
|
11.2-24
|
|
Колісна база, мм
|
1700
|
|
Коліщатко передніх коліс, мм
|
1240; 1440
|
|
Коліщатко задніх коліс, мм
|
1120; 1450
|
|
Кліренс, мм
|
350
|
|
Агротехнічний просвіт, мм
|
430
|
|
Мінімальний радіус повороту без гальм, м
|
4,28
|
|
Мінімальний радіус повороту з гальмами, м
|
3,78
|
|
Додаткові вантажі передні/задні, (шт. х кг)
|
4х12 / 2х22
|
|
Тип оливи в картері трансмісії та переднього моста
|
ТМ «ДТЗ» ТАД-17і API GL-5.
|
|
Об'єм оливи в картері трансмісії/ПВМ, л
|
14,0 / 3,0
|
|
Тип олії в ГОРУ
|
ДТЗ HYDRA SYNT ISO НМ ISO 46 DIN HLP 46
|
|
Об'єм оливного бака ГОРУ, л
|
1,2
|
|
Навісна система
|
|
|

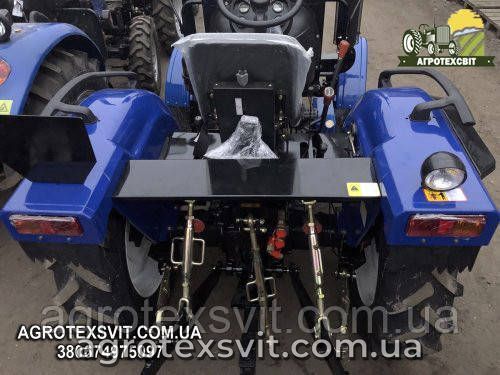

Задня навісна система
|
універсальна 3-точкова з гідропідіймачем
|
|
Привод гідропідіймача
|
вбудований гідроциліндр, окремий шестерний гідронасос
|
|
Максимальна вантажність навісного механізму, кг
|
420
|
|
Керування гідропідіймачем
|
гідророзподільник трипозиційний
|
|
Розміщення оливи гідропідіймача
|
окремо в порожнині гідропідіймального механізму
|
|

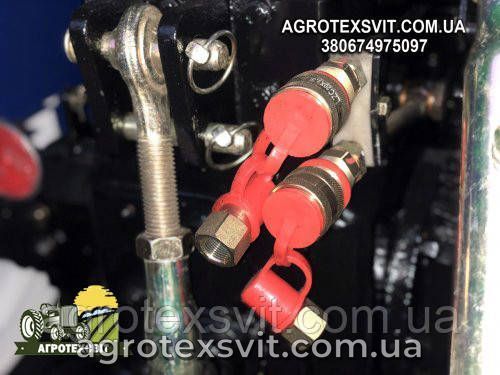

Гідравлічні виходи для під'єднання навісного обладнання
|
2 (1 напір/слив, 1 слив) зі швидкорозривними муфтами, керування від основного гідророзподільника
|
|
Передня навісна система
|
–
|
|
Буксувальний пристрій
|
Знімна маятникова сережка з вертикальною неповоротною цапфою
|
|
Вал отбора мощности (ВОМ)
|
задній, поздовжній, 6 шліців, Ø 35
|
|
Обороты вала отбора мощности (ВОМ), об/мин
|
540 / 720
|
|
Можливість одночасного під'єднання ВОМ і буксирування
|
+
|
|
Конструкція бічних розтяжок і розкосів
|
нижні тяги не регулюються, центральна верхня тяга, вертикальні стійки й бічні розтяжки — плавно по різі
|
|
Тип робочої рідини гідросистеми
|
ДТЗ HYDRA SYNT ISO НМ ISO 46 DIN HLP 46
|
|
Об'єм оливного бака гідросистеми, л
|
4,5
|
|
Додаткове обладнання
|
–
|
|
Ергономіка, електрообладнання
|
|
|
Кабіна водія
|
–
|
|
Додаткове обладнання кабіни
|
–
|
|
Додаткові підніжки
|
з лівого боку
|
|
Сидіння водія
|
на амортизаторі, регулюється за відстанню до керма
|
|

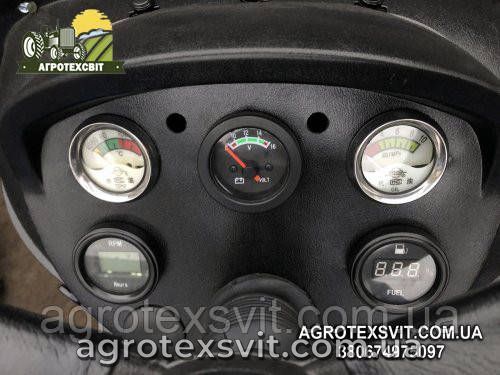

Панель приладів
|
п'ять окремих круглих індикаторів, без підсвітки
|
|
Напруга та ємність акумуляторної батареї, В/А·год
|
12 / 80
|
|
Вимикач маси
|
на рамці акумулятора під капотом
|
|
Генератор — тип, напруга (В), потужність (Вт)
|
змінного струму, 14, 350
|
|
Світлове електрообладнання
|
світлодіодне ближнє світло лінзоване дальнє світло, задня фара, задні ліхтарі, передні та задні покажчики поворотів
|
|
Електророзетка для приєднання причепа
|
+
|
|
Інше електрообладнання
|
звуковий сигнал, аварійна сигналізація
|
|
Комплектація
|
металеві передні крила з гнучкими бризковиками, металеві задні крила з гнучкими бризковиками, таблички для кріплення номерних знаків, капот із гідропідіймачем
|
