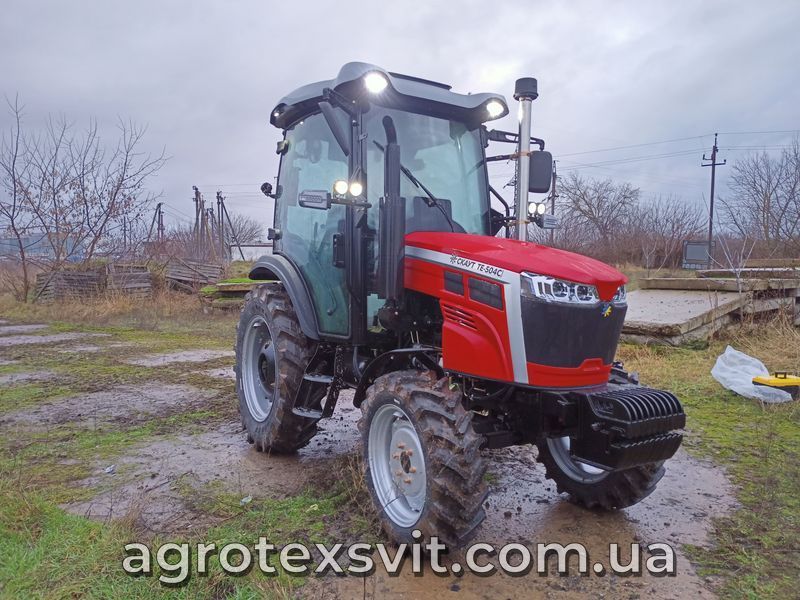

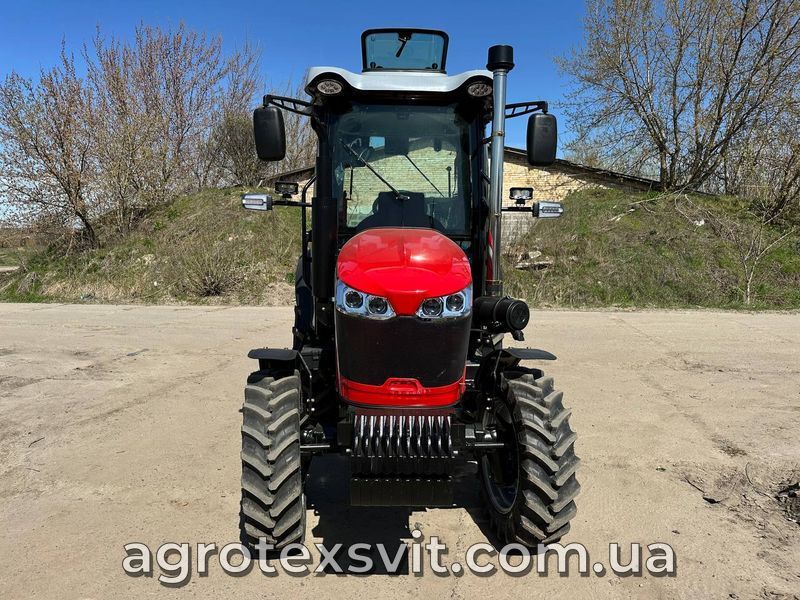

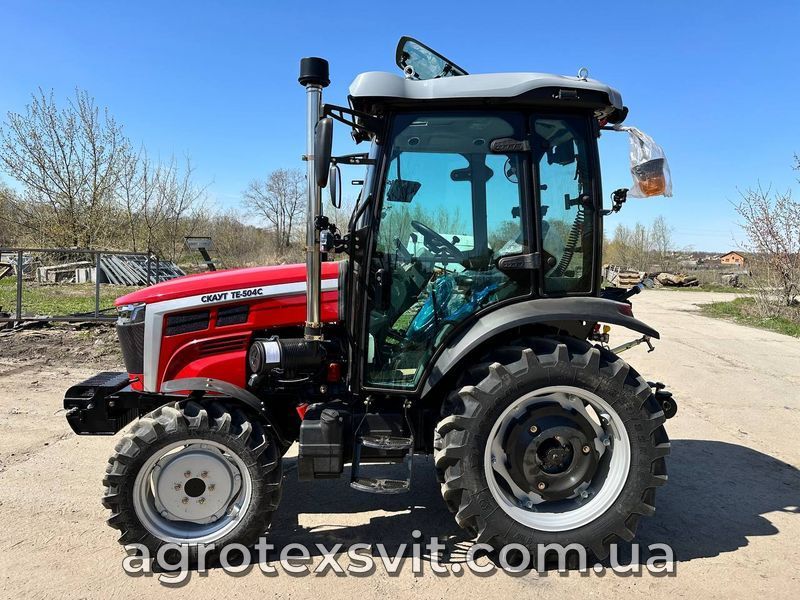

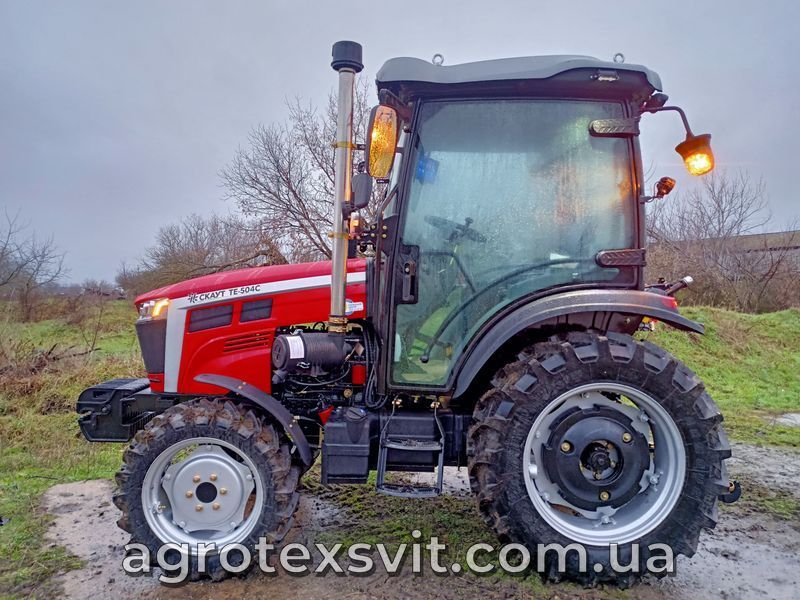

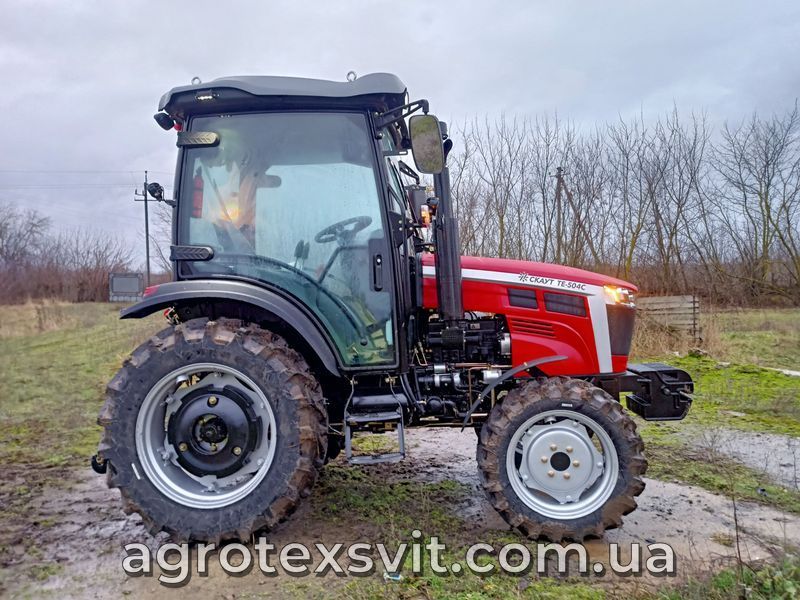

СКАУТ ТЕ-504С повнопривідний міні-трактор з кабіною, двигуном потужністю 50 к.с. на базі посиленого шасі ТE та коробкою передач 8+8 з окремим реверсивним редуктором.
Двигун KM495BT
Чотирьохциліндровий гільзований, дизельний з обʼємом циліндрів 3170мм2 . Система очищення палива двоетапна: фільтр грубого очищення з прозорою колбою та магнітом, та фільтр тонкого очищення закритого типу з фільтруючим елементом.
Система охолодження рідинна, замкнута з примусовою циркуляцією та охолодженням через радіатор.
Функція підігріву повітря у впускному колекторі факельного типу для запуску двигуна при температурі до -25 °C. Акумулятор ємністю 120 A/год заряджає штатний генератор потужністю 350W.
Шасі ТE
Міні-трактори потужністю 50 к.с. виробляють із двома варіантами шасі. TY - базовий варіант, що встановлюється в парі з двигуном від 24 до 50 к.с., витримує навантаження триточкової навісної системи до 480 кг. ТЕ - посилене шасі, встановлюється в парі з двигуном від 35 до 65 к.с., гідравлічна навісна система витримує навантаження 880 кг. І це, крім ваги самого трактора.
Гідравлічна система міні-трактору СКАУТ TE-504C оснащена двома зовнішніми гідроциліндрами і працює в трьох положеннях - плаваючий режим, піднімає та примусово опускає. На більшості тракторів гідравлічна система має два положення – піднімає та плаваючий режим, без примусового опускання.
Передній міст арочного типу з бічними редукторами, посилений. Встановлюється на міні-трактори потужністю до 65 к.с., передбачений для використання трактора з фронтальним навантажувачем, витримує навантаження.
Дводискова муфта зчеплення - ВВП включається перед тим, як трактор починає рух.

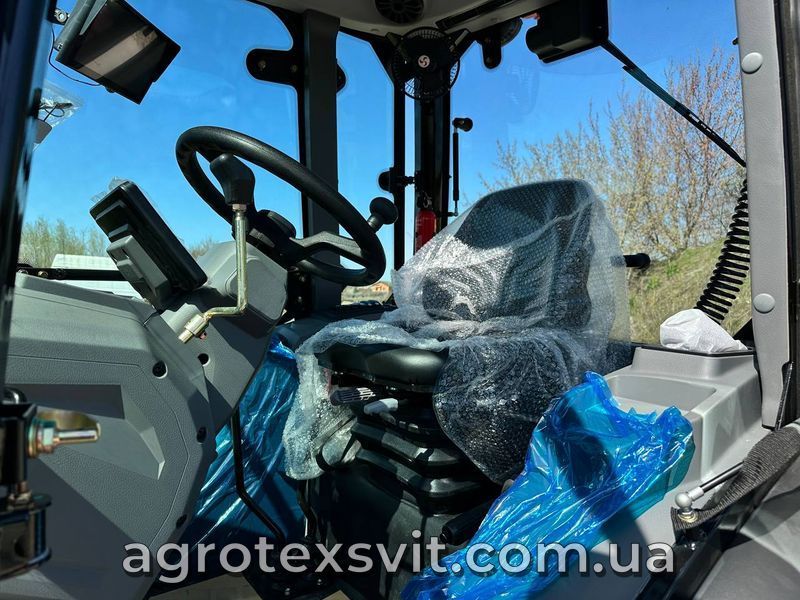

Кабіна
Простора, оператор має круговий огляд. Кріпиться до рами через гумові демпфери. Рівна підлога, підвісні педалі, пильовики на всіх важелях і відсутність щілин - оператор захищений від попадання пилу та отрутохімікатів у кабіну.

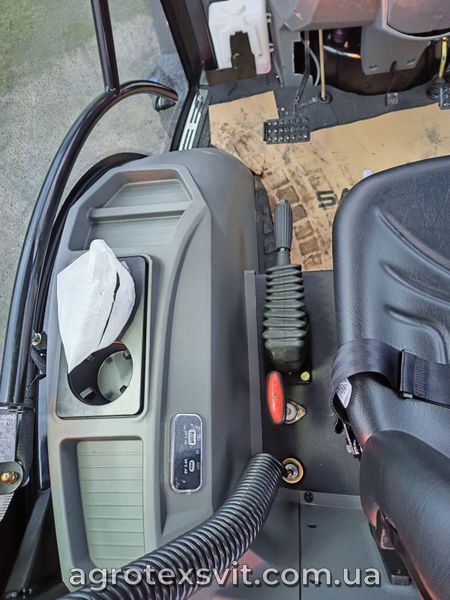

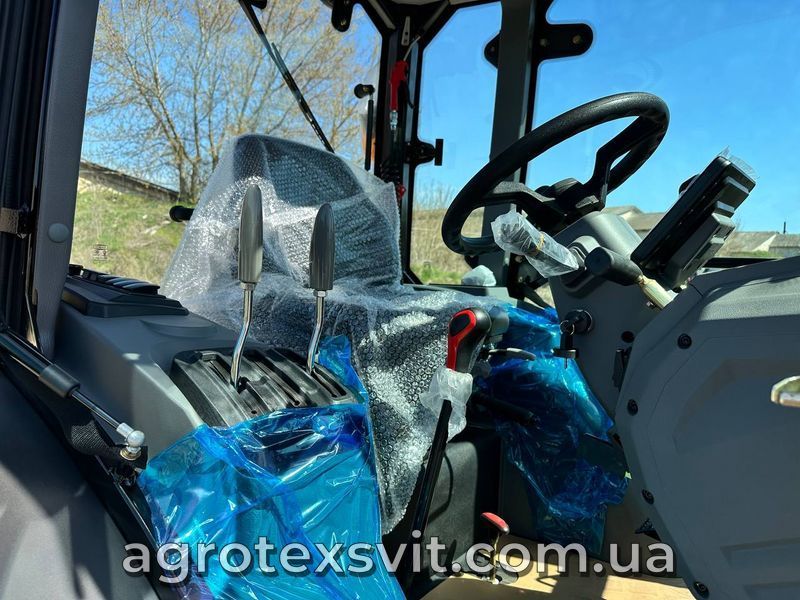

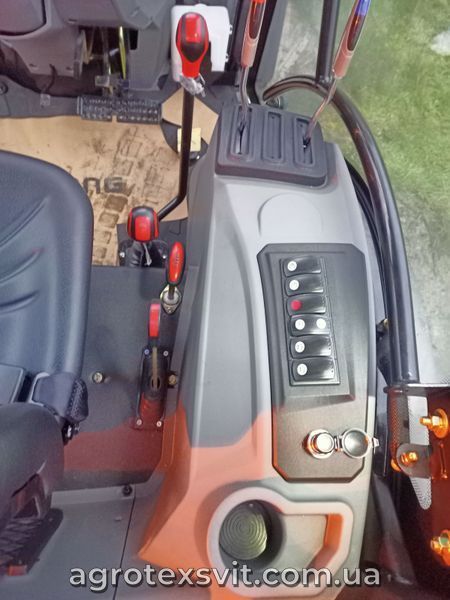

Важелі перемикання передач знаходяться збоку, решта органів управління в зручному доступі.
На даху є люк, що відкривається в режим провітрювання.
Особливості та переваги трактора СКАУТ ТЕ-504С
Паливний бак обʼємом 65 літрів встановлений під кабіну;
Компресор повітряний (пневмокомпресор), що відключається з ресивером і виходом під швидкознімний розʼєм. Для підключення пневматичної гальмівної системи причепа, пневматичних сівалок точного висіву та іншого;
Дві пари додаткових гідровиходів із швидкозніманнями (4 штуцери) з керуванням через гідророзподільник;
Стоп двигуна ключем за допомогою сервоприводу на трос газу;
Пластина кріплення номерний знак з підсвічуванням;
Сільськогосподарський трактор. Використовується з аграрним або причіпним обладнанням, що буксирується, масою до 3.5 тонн. Начіпне обладнання використовується масою не більше 880 кг.
ОСНОВНІ ХАРАКТЕРИСТИКИ
Виробник СКАУТ
Потужність 50 (36,8) к. с. (кВт)
Колісна формула 4х4
Рульове керування з гідропідсилювачем
Формула перемикання передач (4+4)х2
Муфта зчеплення суха дводискова
Габаритні розміри (Д х Ш х В) 3600х1580х2670 мм
Експлуатаційна маса 2290 кг
Колеса 260/70 R20 / 320/85 R28
Номінальне тягове зусилля 13,5 ДВИГУН І ПАЛИВНА СИСТЕМА
Модель двигуна KM495 Stage 2
Тип двигуна дизельний
Число та розташування циліндрів 4
Об'єм двигуна 3170 cм3
Турбонаддув -
Номінальні обороти колінчастого валу 2400
Номінальна витрата палива 243 г/кВт год
Тиск упорскування палива 20,3-20,8 (203-208)
Паливний бак 46 л ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ДВИГУНА
Система охолодження рідинна закрита з примусовою циркуляцією охолоджувальної рідини
Тип олії в картері SYNT 10W-40 API CF-4/SG
Підігрів повітря у впускному колекторі електрична спіраль розжарювання
Тип запуску електростартер
Безпечний запуск блокування стартера педаллю зчеплення
Паливний фільтр грубої очистки фільтр відстійник із прозорою колбою
Повітряний фільтр паперовий: високий повітрозабірник із прозорим циклоном, масляна ванна, металева сітка
Масляний фільтр системи змащення JX0810D2
Об'єм масла в картері трансмісії/ПВМ 27,0/7,0 ТРАНСМІСІЯ, ХОДОВА
Тип трансмісії механічна шестеренчаста
Основна коробка передач 4 скорості
Додаткові понижувальні коробки 2 діапазони
Окрема реверсна коробка +
Гальма на задніх колесах, дискові, з механічним приводом, здвоєні педалі
Гальмо стоянки блокуванням основних гальм за допомогою важеля автомобільного типу
Блокування диференціалу заднього моста + Передній міст ведучий GADT
Гідроциліндр рульового керування двосторонній симетричний, із захисними кожухами
Рукоятка швидкого рулювання +
Розмір передніх шин 260/70 R20
Розмір задніх шин 320/85 R28
Колія 1260-1460/1180-1440 мм
Кліренс 360 мм
Агротехнічний просвіт 400 мм
Мінімальний радіус повороту без гальм 4,3 м
Мінімальний радіус повороту з гальмами 3,8 м
Додаткові вантажі передні/задні 6х7/2х20
Тип масла в картері трансмісії та переднього мосту ТАД-17и API GL-5
Тип олії в ГОРУ HYDRA SYNT ISO НМ ISO 46 DIN HLP 46 НАВІСНА СИСТЕМА

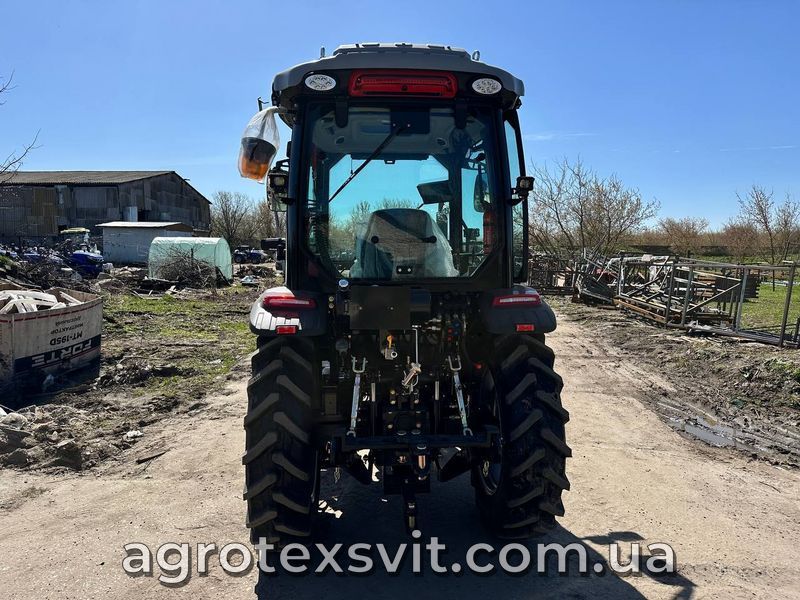

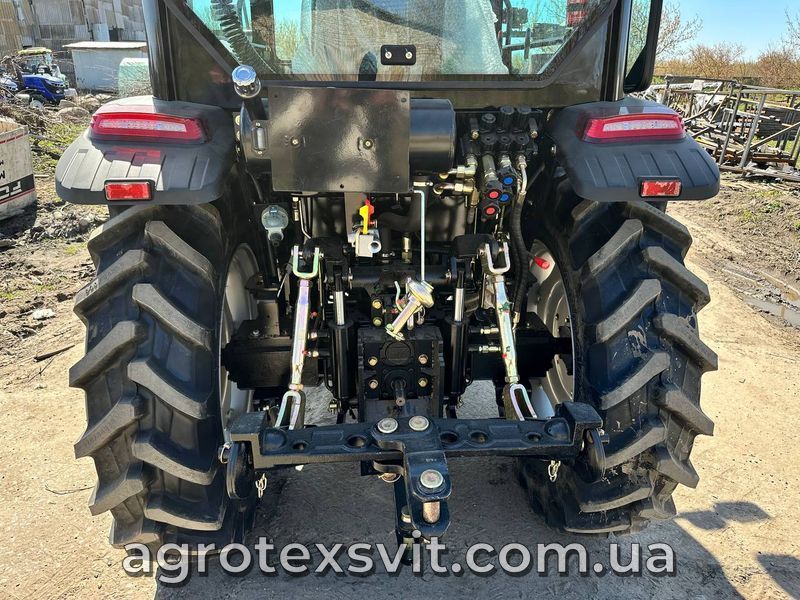

Задня навісна система універсальна 3-точкова з гідропідйомником
Привід гідропідйомника два зовнішні гідроциліндри, окремий шестерний гідронасос
Максимальна вантажопідйомність навісного механізму 880 кг
Управління гідропідйомником гідророзподільник трипозиційний, тисне вниз
Гідравлічні виходи 2 (2 напір/злив, 2 злив) зі швидкорозривними муфтами, керування від основного гідророзподільника
Передня навісна система -
Буксирувальний пристрій знімна маятникова сережка з вертикальною неповоротною цапфою, додатковий буксирувальний вузол
Оберти валу відбору потужності (ВОМ) 540/1000 об/хв
Тип робочої рідини гідросистеми HYDRA SYNT ISO НМ ISO 46 DIN HLP 46
Об'єм масляного бака гідросистеми 6,5 л. ЕРГОНОМІКА, ЕЛЕКТРООБЛАДНАННЯ
Додаткове обладнання кабіни: обігрівач салону, бічні кватирки, передній склоочисник, задній склоочисник, магнітола
Додаткові підніжки по обидва боки
Вимикач маси під капотом, поруч з АКБ
Панель приладів комбінована електронна зі світловими індикаторами Світлове електроустаткування: основні передні фари, додаткові передні фари, задні фари, задні ліхтарі, передні та задні покажчики поворотів, повторювачі поворотів на стійках кабіни
Електророзетка для підключення причепа + Комплектація: металеві передні крила з гнучкими бризковиками, металеві задні крила, таблички для кріплення номерних знаків, капот з пневматичним підйомником
Вся техніка проходить якісну передпродажну підготовку, перевірку всіх вузлів, перевіряються рівні олії та технічних рідин, Ваш міні-трактор готовий до початку обкатки.
