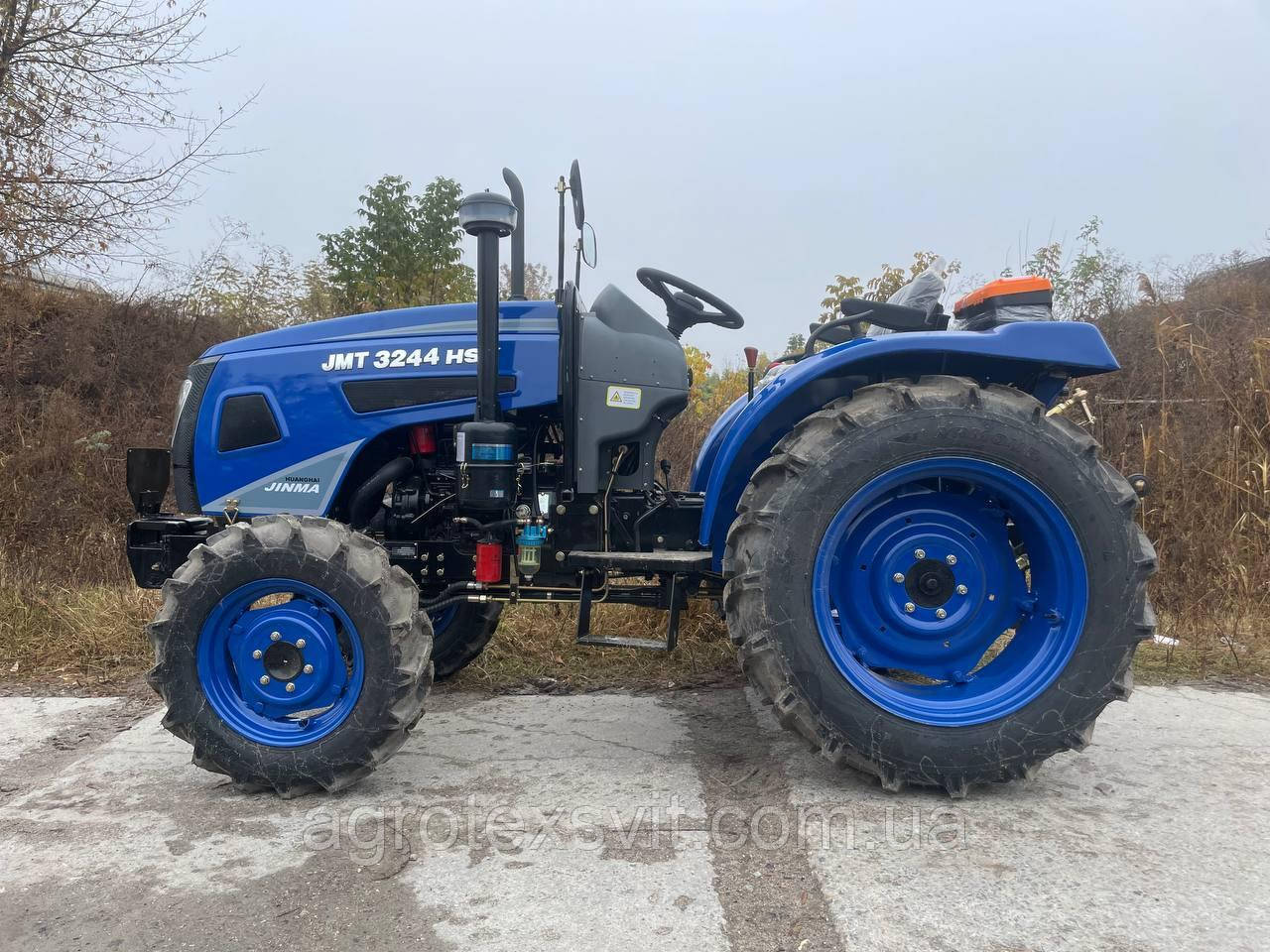

Jinma JMT 3244 HSХ Мінітрактор із ходомечивиком 2- дискове зчеплення. Джинма 4х4

Основні характеристики

Номінальна потужність двигуна, с. (кВт)

24 (17,6)

Колісна формула

4×4

Номінальне тягове зусилля, кН

5,8

Кермове керування

гідрооб'ємне

Формула перемикання передач

(4+1)×2×2

Муфта зчеплення

2-ходова, суха

Кабіна

–

Габаритні розміри (Д×Ш×В), мм

3180×1440×1900

Експлуатаційна маса, кг

1308

Двигун

Модель двигуна

KM385BT

Тип двигуна

дизельний, 4-тактний, з безпосереднім уприскуванням

Число та розташування циліндрів

3, вертикальне

Об'єм циліндрів, cм³

1532

Турбонаддув

–

Номінальні оберти колінчастого вала, об/хв

2300

Номінальна витрата палива, г/кВт год

≤275

Тиск впорскування палива, МПа (кгс/см²)

18,5-19,0 (185-190)

Система запуску

електростартер

Безпечний пуск

блокування стартера педаллю зчеплення

Система охолодження

рідинна, закрита, з примусовою циркуляцією охолоджувальної рідини

Розширювальний бачок системи охолодження

+

Об'єм паливного бака, л

30

Паливний фільтр грубого очищення

прозорий відстійник

Паливний фільтр тонкого очищення

СХ0706

Повітряний фільтр

контактно-оливний: високий повітрозабірник із прозорим циклоном, олійна ванна, металева сітка

Підігрівання повітря у впускному колекторі

електрофакельна свічка

Декомпресор

–

Система змащення

комбінована, насосом і розбризкуванням

Оливний фільтр системи змащення

+

Тип оливи в картері

ТМ «ДТЗ» TURBO SYNT 10W-40 API CF-4/SG

Об'єм оливи в картері, л

6,5

Трансмісія, ходова

Тип трансмісії

механічна шестернева

Муфта зчеплення

суха, 2-ходова, постійно замкнутого типу

Основна коробка передач

4 швидкості

Додаткові знижувальні коробки

2×2 диапазона

Окрема реверсна коробка

–

Теоретична швидкість руху вперед, км/год

1,73–26,4

Теоретична швидкість руху назад, км/год

2,28–11,02

Гальма

на задніх колесах, барабанні, з механічним приводом, здвоєні педалі

Стоянкове гальмо

блокуванням основних гальм за допомогою важеля

Блокування заднього диференціала

важелем

Передний мост

провідний, вимикний

Кермове керування

гідрооб'ємне з окремим насосом та окремим оливним баком

Гідроциліндр кермового керування

двосторонній симетричний

Ручка швидкого рулення

+

Розмір передніх шин

6.50-16

Розмір задніх шин

11.2-24

Колісна база, мм

1700

Колія передніх коліс, мм

1220; 1290; 1300; 1380

Коліщатко задніх коліс, мм

1000; 1080; 1140; 1180; 1220; 1260; 1320; 1400

Кліренс, мм

350

Агротехнічний просвіт, мм

370

Мінімальний радіус повороту без гальм, м

4,3

Мінімальний радіус повороту з гальмами, м

3,8

Додаткові вантажі передні/задні, (шт. × кг)

4×12 / –

Тип оливи в картері трансмісії та переднього моста

ТМ «ДТЗ» ТАД-17і API GL-5

Об'єм оливи в картері трансмісії/ПВМ, л

14,0 / 5,0

Тип олії в ГОРУ

ДТЗ HYDRA SYNT ISO НМ ISO 46 DIN HLP 46

Об'єм оливного бака ГОРУ, л

2,0

Навісна система

Задня навісна система

універсальна 3-точкова з гідропідіймачем

Привод гідропідіймача

вбудований гідроциліндр, окремий шестерний гідронасос

Максимальна вантажність навісного механізму, кг

420

Керування гідропідіймачем

гідророзподільник трипозиційний

Розміщення оливи гідропідіймача

окремо в порожнині гідропідіймального механізму

Гідравлічні виходи для під'єднання навісного обладнання

2 (1 напір/слив, 1 слив) зі швидкорозривними муфтами, керування від основного гідророзподільника

Передня навісна система

–

Буксувальний пристрій

знімна маятникова сережка з вертикальною неповоротною сапфою

Вал отбора мощности (ВОМ)

задній, поздовжній, 6 шліців, Ø 35

Обороты вала отбора мощности (ВОМ), об/мин

540 / 1000

Можливість одночасного під'єднання ВОМ і буксирування

+

Конструкція бічних розтяжок і розкосів

нижні тяги не регулюються, центральна верхня тяга, вертикальні стійки й бічні розтяжки — плавно по різі

Тип робочої рідини гідросистеми

ДТЗ HYDRA SYNT ISO НМ ISO 46 DIN HLP 46

Об'єм оливного бака гідросистеми, л

8,0

Додаткове обладнання

–

Ергономіка, електрообладнання

Кабіна водія

–

Додаткове обладнання кабіни

–

Додаткові підніжки

з лівого боку

Сидіння водія

на амортизаторі, регулюється за відстанню до керма

Панель приладів

комбінована приладова панель

Напруга та ємність акумуляторної батареї, В/А год

12 / 80

Вимикач маси

на рамці акумулятора під капотом

Генератор — тип, напруга (В), потужність (Вт)

змінного струму, 14, 350

Світлове електрообладнання

ближнє світло та дальнє світло, задня фара, задні ліхтарі, передні та задні покажчики поворотів

Електророзетка для під'єднання причепа

+

Інше електрообладнання

звуковий сигнал, аварійна сигналізація

Комплектація

металеві передні крила, металеві задні крила, таблички для кріплення номерів, капот із гідропідіймачем
