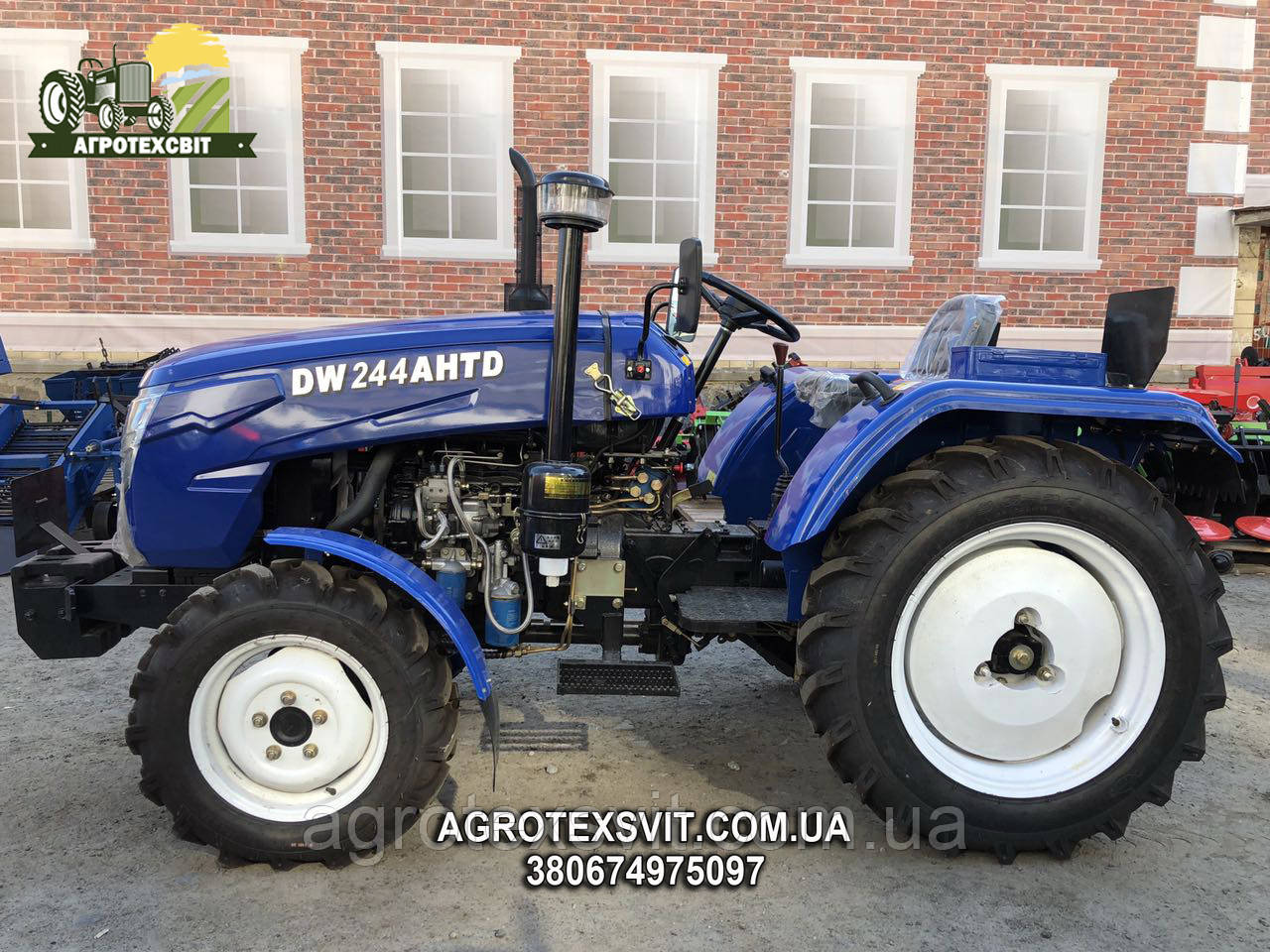

Мінітрактор DW 244AHTD Вузькі колеса. 2- дискове зчеплення 4х4 ГУР (4+1х2)

Основні характеристики

Номінальна потужність двигуна, к.с. (кВт)

24 (17,6)

Колісна формула

4х4

Номінальне тягове зусилля, кН

5,8

Кермове керування

гідрооб'ємне

Формула перемикання передач

(4+1)х2

Муфта зчеплення

дводискова, суха

Кабіна

–

Габаритні розміри (Д х Ш х В), мм

3300х1460х1880

Експлуатаційна маса, кг

1310

Двигун

Модель двигуна

JDM385

Тип двигуна

дизельний, 4-тактний, з безпосереднім уприскуванням

Число та розташування циліндрів

3, вертикальне

Об'єм циліндрів, cм³

1532

Турбонаддув

–

Номінальні оберти колінчастого вала, об/хв

2300

Номінальна витрата палива, г/кВт·год

≤275

Тиск впорскування палива, МПа (кгс/см²)

18,5-19,0 (185-190)

Система запуску

електростартер

Безпечний пуск

блокування стартера педаллю зчеплення

Система охолодження

рідинна, закрита, з примусовою циркуляцією охолоджувальної рідини

Розширювальний бачок системи охолодження

+

Об'єм паливного бака, л

18,5

Паливний фільтр грубого очищення

WBF1235 без датчика наявності води в відстійнику, з корком для зливання води

Паливний фільтр тонкого очищення

СХ7085

Повітряний фільтр

контактно-оливний: високий повітрозабірник із прозорим циклоном, олійна ванна, металева сітка

Підігрівання повітря у впускному колекторі

електрофакельна свічка

Декомпресор

–

Система змащення

комбінована, з насосом і розбризкуванням

Оливний фільтр системи змащення

+

Тип оливи в картері

моторні оливи для дизельних двигунів М-10Г2К, SAE 5W-30, 10W-30, 10W-40

Об'єм оливи в картері, л

4,0

Трансмісія, ходова

Тип трансмісії

механічна шестернева

Муфта зчеплення

суха, 1-дискова, постійно замкнутого типу

Основна коробка передач

4 швидкості

Додаткові знижувальні коробки

2 діапазони

Окрема реверсна коробка

–

Теоретична швидкість руху вперед, км/год

2,11-32,19

Теоретична швидкість руху назад, км/год

1,68; 7,75

Гальма

на задніх колесах, барабанні, з механічним приводом, здвоєні педалі

Стоянкове гальмо

блокуванням основних гальм за допомогою важеля

Блокування заднього диференціала

важелем

Передний мост

провідний, вимикний

Кермове керування

гідрооб'ємне з окремим насосом та окремим оливним баком

Гідроциліндр кермового керування

двосторонній симетричний

Ручка швидкого рулення

+

Розмір передніх шин

6.50-16

Розмір задніх шин

9.50-24

Колісна база, мм

1720

Коліщатко передніх коліс, мм

1220, 1440

Коліщатко задніх коліс, мм

1120 - 1450

Кліренс, мм

300

Агротехнічний просвіт, мм

350

Мінімальний радіус повороту без гальм, м

3,5

Мінімальний радіус повороту з гальмами, м

3,1

Додаткові вантажі передні/задні, (шт. х кг)

4х12 / 2х22

Тип оливи в картері трансмісії та переднього моста

Трансмісійний ТАП-15, ТАД-17, Silver SAE 85W-90; Gold SAE 80W-90; Platinum SAE 75W-90

Об'єм оливи в картері трансмісії/ПВМ, л

14,0 / 3,0

Тип олії в ГОРУ

МГ-46В, МГЕ-46В літом

М-В(С) взимку

Об'єм оливного бака ГОРУ, л

1,2

Навісна система

Задня навісна система

універсальна 3-точкова з гідропідіймачем

Привод гідропідіймача

вбудований гідроциліндр, окремий шестерний гідронасос

Максимальна вантажність навісного механізму, кг

420

Керування гідропідіймачем

гідророзподільник трипозиційний

Розміщення оливи гідропідіймача

окремо в порожнині гідропідіймального механізму

Гідравлічні виходи для під'єднання навісного обладнання

2 (1 напір/слив, 1 слив) зі швидкорозривними муфтами, керування від основного гідророзподільника

Передня навісна система

–

Буксувальний пристрій

Знімна маятникова сережка з вертикальною неповоротною цапфою

Вал отбора мощности (ВОМ)

задній, поздовжній, 6 шліців, Ø 35

Обороты вала отбора мощности (ВОМ), об/мин

540 / 720

Можливість одночасного під'єднання ВОМ і буксирування

+

Конструкція бічних розтяжок і розкосів

нижні тяги не регулюються, центральна верхня тяга, вертикальні стійки й бічні розтяжки — плавно по різі

Тип робочої рідини гідросистеми

МГ-46В, МГЕ-46В літом

М-15В(С) взимку

Об'єм оливного бака гідросистеми, л

4,5

Додаткове обладнання

–

Ергономіка, електрообладнання

Кабіна водія

–

Додаткове обладнання кабіни

–

Додаткові підніжки

з лівого боку

Сидіння водія

на амортизаторі, регулюється за відстанню до керма, без підлокітників

Панель приладів

п'ять окремих круглих індикаторів, без підсвітки

Напруга та ємність акумуляторної батареї, В/А·год

12 / 80

Вимикач маси

на рамці переднього моста зліва

Генератор — тип, напруга (В), потужність (Вт)

змінного струму, 14, 350

Світлове електрообладнання

основні передні фари, задня фара, задні ліхтарі, передні та задні покажчики поворотів

Електророзетка для приєднання причепа

+

Інше електрообладнання

звуковий сигнал, аварійна сигналізація

Комплектація

металеві передні крила з гнучкими бризковиками, металеві задні крила з гнучкими бризковиками, таблички для кріплення номерних знаків, капот із гідропідіймачем
